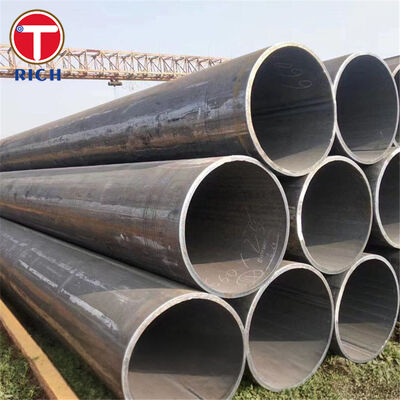

Spawana rura wodna ze stali węglowej ASTM A589

Spawana rura studniowa ze stali węglowej ASTM A589 przeznaczona jest do budowy studni wodnych, w tym rury napędowej, rury rozwiercanej i dryfowanej, rury studni napędzanej i obudowy studni. Chociaż norma ASTM A589/A589M obejmuje zarówno bezszwowe, jak i spawane ścieżki produkcyjne, opisany tutaj produkt jest dostarczany jako rura ze stali węglowej spawana elektrycznie.

Do produkcji ERW norma ASTM A589 dopuszcza materiał klasy A i klasy B. Klasa B zapewnia wyższą wytrzymałość mechaniczną, przy minimalnej wytrzymałości na rozciąganie 415 MPa i minimalnej granicy plastyczności 240 MPa. Norma reguluje również grubość ścianki, średnicę zewnętrzną, ciśnienie próby hydrostatycznej, końcówki rur, złączki i wymagania wymiarowe zgodnie z mającym zastosowanie typem rury studni głębinowej.

Rura może być dostarczana z końcami gładkimi lub z końcami gwintowanymi i połączonymi. Powierzchnię czarną lub ocynkowaną można określić zgodnie z zamówieniem i środowiskiem projektu.

Dane techniczne

Główne cechy

Konstrukcja spawana elektrycznie

ASTM A589 pozwala na produkcję metodą spawania elektrycznego wszystkich czterech typów rur studni głębinowych w klasach A i B. Produkcja ERW zapewnia ciągłą spoinę wzdłużną i jest odpowiednia do kontrolowanej produkcji osłon studni i powiązanych produktów rurowych.

W przypadku rur ERW o średnicy zewnętrznej 8 cali lub większej, próbka do rozciągania poprzecznego pobrana w poprzek spoiny musi osiągnąć co najmniej minimalną wytrzymałość na rozciąganie wymaganą dla zamówionego gatunku.

Zdefiniowana wytrzymałość stopnia

ASTM A589 klasa A ma minimalną wytrzymałość na rozciąganie 330 MPa i minimalną granicę plastyczności 205 MPa.

ASTM A589 klasa B zwiększa te minimalne wartości do 415 MPa wytrzymałości na rozciąganie i 240 MPa granicy plastyczności.

Dlatego też klasę B wybiera się zwykle, gdy wymagana jest większa wytrzymałość osiowa i odporność na obciążenia instalacyjne.

Kontrolowana grubość ścianki

Minimalna grubość wykończonej ściany nie może być większa niż 12,5% poniżej określonej nominalnej grubości ściany.

Jest to szczególnie ważne w przypadku obudowy studni wodnej, ponieważ miejscowa niedostateczna grubość może zmniejszyć opór przenoszenia obciążeń, obciążeń montażowych i zewnętrznego nacisku gruntu.

Testy hydrostatyczne każdej długości ERW

Każda długość rury poddawana jest próbie hydrostatycznej pod ciśnieniem określonym w obowiązującej tabeli wymiarów ASTM A589.

W przypadku rur zgrzewanych elektrycznie wymagane ciśnienie próbne hydrostatyczne utrzymuje się przez czas nie krótszy niż 5 sekund.

Test ten sprawdza integralność ciśnieniową zarówno korpusu rury, jak i spoiny wzdłużnej przed wysyłką.

Kontrola wymiarowa specyficzna dla studni wodnej

ASTM A589 to nie tylko specyfikacja rur spawanych ogólnego przeznaczenia. Odrębnie definiuje:

Typ I – Rura Napędowa

Typ II – rura rozwiercona i dryfowana do studni wodnej

Typ III – Rura studni głębinowej

Typ IV – Rura osłonowa studni

Wymiary, grubość ścianek, układ złączy, szczegóły gwintów i ciśnienia hydrostatyczne różnią się w zależności od wybranego typu i rozmiaru.

Nasze zalety

Kontrola szwów spawalniczych przy montażu studni

Profesjonalny nabywca rur studniowych zwraca uwagę nie tylko na wytrzymałość metalu nieszlachetnego, ale także na integralność spoiny wzdłużnej.

Nasza produkcja rur spawanych ASTM A589 może być kontrolowana zgodnie z zamówionymi wymaganiami mechanicznymi klasy A lub klasy B. W przypadku odpowiednich rur ERW o dużej średnicy, w planie inspekcji można uwzględnić próbę rozciągania spoiny poprzecznej w celu sprawdzenia, czy spoina osiąga minimalną wytrzymałość na rozciąganie określoną dla zamówionego gatunku.

Testy hydrostatyczne przeprowadza się również zgodnie z obowiązującymi wymaganiami dotyczącymi rozmiaru i ciśnienia ASTM A589.

Kontrola wymiarowa zespołu obudowy i sprzęgła

Problemy z instalacją studni często pojawiają się, gdy średnica zewnętrzna, grubość ścianki, luz wewnętrzny lub wymiary gwintowanych końcówek są niespójne.

Wymiary produkcyjne są zatem kontrolowane w oparciu o obowiązującą tabelę typów ASTM A589, a nie przy użyciu ogólnej tolerancji rury spawanej.

W przypadku rur rozwiercanych i dryfowanych typu II luz wewnętrzny można sprawdzić, stosując określone wymagania dotyczące dryfu. W przypadku zasilania gwintowanego i łączonego konfiguracja gwintu i złącza może być wykonana zgodnie z obowiązującymi wymaganiami dotyczącymi rur wodociągowych A589.

Możliwość śledzenia zamówień zakupu według typu, gatunku i wykończenia końcowego

Zamówienia ASTM A589 wymagają więcej informacji niż tylko średnica i grubość ścianki.

Zamówienie kompletne technicznie powinno zawierać:

Typ ASTM A589

Metoda produkcji ERW

Klasa A lub klasa B

Średnica zewnętrzna lub NPS

Grubość ścianki

Długość

Wykończenie czarne lub ocynkowane

Zwykły koniec lub gwintowany i połączony koniec

Wymagana konfiguracja sprzęgła

Specjalne wymagania kontrolne

Parametry te można uwzględnić w dokumentacji produkcyjnej i protokołach kontroli, dzięki czemu dostarczoną rurę można sprawdzić bezpośrednio ze specyfikacją zakupu.

Standardy wykonania

Aplikacja

Obudowa studni wód gruntowych

Typowym zastosowaniem jest spawany sznur osłonowy ze stali węglowej typu IV używany do podparcia otworu wiertniczego studni wód gruntowych.

Obudowa utrzymuje stabilność odwiertu, oddziela niestabilny grunt lub formacje skalne od przedziału wodonośnego, zapewnia kontrolowany przelot dla zespołu pompowego oraz chroni konstrukcję studni podczas montażu i eksploatacji.

Do tego zastosowania można wybrać osłonę ERW klasy B ASTM A589, gdy wymagana jest wyższa minimalna granica rozciągania i plastyczności.

Skład chemiczny

Właściwości mechaniczne
