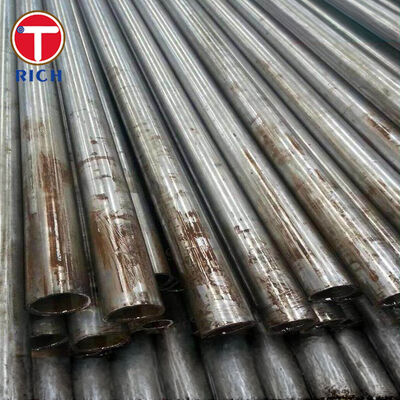

ASTM A524 Bezszwowe rury ze stali węglowej do obsługi atmosferycznej i niskiej temperatury

Bezszwedzone rury ze stali węglowej ASTM A524 są przeznaczone przede wszystkim do systemów rur ciśnieniowych działających w temperaturze atmosferycznej i umiarkowanie niższej.stali węglowej o drobnym ziarnku i jest dostarczana w klasie I lub II w zależności od grubości ściany.

Rura może być wytworzona przez wykończenie na gorąco lub ciągnięcie na zimno i musi być poddana obróbce cieplnej po formowaniu.i podobne operacje produkcyjneTypowe dostawy obejmują inspekcję wymiarową, badania rozciągania, badania spłaszczania lub gięcia oraz badania hydrostatyczne lub zatwierdzone badania nieniszczące.

ASTM A524/A524M obejmuje rozmiary rur od NPS 1/8 do NPS 26, odpowiadające DN 6 do DN 650.

Specyfikacje

Główne cechy

Konstrukcja ze stali wybijanej z drobnych ziaren

Rurociąg ASTM A524 musi być wytwarzany z całkowicie zabitej stali przy użyciu praktyki drobnego ziarna.wydajność w zakresie pracy pod ciśnieniem.

Kontrolowana zawartość węgla i manganu

Maksymalna zawartość węgla jest ograniczona do 0,21%, podczas gdy mangan jest kontrolowany w zakresie od 0,90% do 1,35%.

Wyznaczona wytrzymałość według grubości ściany

Wybór klasy zależy od grubości ściany:

• Klasa I dotyczy grubości ścian 9,52 mm i poniżej.

• Klasa II dotyczy grubości ścian większej niż 9,52 mm.

Stanowisko I zapewnia minimalną wytrzymałość wytrzymałości 240 MPa. Stanowisko II zapewnia minimalną wytrzymałość wytrzymałości 205 MPa z zwiększonym minimalnym wydłużeniem dla rur o grubszej ścianie.

Obowiązkowa obróbka cieplna po formowaniu

Zarówno rury wykończone na gorąco, jak i rury wyciągnięte na zimno są podgrzewane do temperatury powyżej 845°C. Następnie są chłodzone w powietrzu lub w komorze chłodzącej pieca o kontrolowanej atmosferze.

Takie oczyszczanie zmniejsza pozostałe naprężenia tworzące i zapewnia bardziej spójne właściwości mechaniczne w całej sekcji rur.

Odpowiednie do produkcji wtórnej

Rura ASTM A524 jest przeznaczona do:

• Włókna

• Zgięcie na zimno

• Włókiennicze

• Wkręcanie zamknięte

• Pozostałe urządzenia

• Formowanie końcówek

• Zestaw układu ciśnieniowego

Procedury produkcyjne powinny być nadal kwalifikowane zgodnie z kodem końcowego sprzętu i warunkami eksploatacji.

Nasze korzyści

Kontrola stopnia na podstawie grubości ściany

Częstym problemem zakupowym jest zamawianie klas I lub II bez potwierdzenia rzeczywistej nominalnej grubości ściany.

Nasz proces przeglądu materiałów dopasowuje zamówioną grubość ściany do prawidłowej klasyfikacji:

• Gęstość ściany do 9,52 mm włącznie: klasa I

• grubość ściany powyżej 9,52 mm: klasa II

W ten sposób zapobiega się nieprawidłowej identyfikacji klasy na notowaniach, dokumentach produkcyjnych, oznakowaniach rur i certyfikacjach inspekcyjnych.

Śledzona obróbka cieplna i dokumentacja materiałowa

Kupujący rury służbowe ciśnieniowe zazwyczaj wymagają dowodu, że materiał został poddany określonej obróbce cieplnej po formowaniu.

Do rejestrów produkcji mogą należeć:

• Liczba ciepła

• Szlak produkcji

• Warunki obróbki cieplnej

• Analiza chemiczna

• Wyniki badań na rozciąganie

• Wyniki badań hydrostatycznych lub nieniszczących

• Ostateczne wymiary

• Oznakowanie produktu

• EN 10204 3.1 Świadectwo kontroli

Śledzenie to wspiera inspekcję przychodzącą i przegląd dokumentacji urządzeń ciśnieniowych.

Wymogi dotyczące wymiarów i badań potwierdzone przed produkcją

Wymiary rury same w sobie nie są wystarczające do określenia zamówienia ASTM A524. Kupujący powinien również określić wymagany plan, koniec rury, metodę badania, długość, stan powierzchni,i dokumentacji inspekcyjnej.

Przed rozpoczęciem produkcji zamówienie może być zweryfikowane w celu:

• NPS lub średnica zewnętrzna

• Nominalna grubość ściany lub harmonogram

• Klasa I lub II

• Warto wykończone lub wyciągnięte na zimno

• Długość stała lub losowa

• Pozostałe, o masie przekraczającej 1 kg

• Badania hydrostatyczne lub nieniszczące

• Ochrona powierzchni

• Wymogi dotyczące oznakowania

• Rodzaj certyfikatu kontroli

Zmniejsza to odchylenia techniczne między zamówieniem zakupu, planem produkcji i dokumentami końcowej kontroli.

Standardy wykonania

Zastosowanie

Rurociągi do przeładunku zbiorników do przechowywania płynów o niskiej temperaturze

Bezszwowe rury ze stali węglowej ASTM A524 mogą być stosowane do rurociągów przenośnych podłączonych do niskotemperaturowych zbiorników do przechowywania cieczy, w których określona temperatura projektowa, ciśnienie projektowe, dopuszczalność korozji,i obowiązujący kod rurociągowy zezwala na budowę ze stali węglowej.

W tym zastosowaniu rurociąg przewozi płyn procesowy między zbiornikiem magazynowym, jednostką pompową, zespołem zaworów i wyposażeniem procesowym w dół.Bezszwowa konstrukcja eliminuje wzdłużny szwy spawania, podczas gdy konstrukcja z cienkiej stali obciętej wspiera formowanie i spawanie podczas produkcji systemu.

Ostateczny wybór materiału musi zostać potwierdzony na podstawie minimalnych wymogów dotyczących temperatury metalu projektowego i badań uderzeniowych określonych w obowiązującym kodeksie inżynieryjnym.ASTM A524 nie powinien być uważany za odpowiedni do pracy kryogenicznej bez pełnego przeglądu projektu.

Skład chemiczny

Właściwości mechaniczne

Produkcja i obróbka cieplna

Stal musi być całkowicie zamordowana i wyprodukowana przy użyciu praktyki drobnego ziarna..

Rura może być gotowa na gorąco lub wyciągnięta na zimno, z zastrzeżeniem przepisów dotyczących wielkości.rurę należy podgrzać powyżej 845°C i schłodzić na powietrzu lub w komorze chłodzącej pieca o kontrolowanej atmosferze.

Typowa sekwencja produkcji obejmuje:

Produkcja stali i analiza chemiczna
Przygotowanie pasów
Piercing
Walcowanie na gorąco lub wyciąganie na zimno
Obróbka cieplna
Wyprostowanie
Wykończenie
Kontrola wymiarów
Badania mechaniczne
Badania hydrostatyczne lub nieniszczące
Ochrona powierzchni
Oznakowanie i certyfikacja

Kontrola i badania
