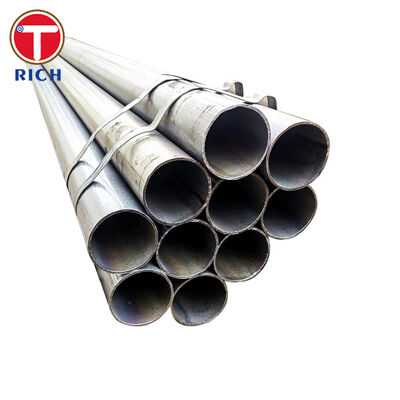

Rury stalowe spawane elektrycznie oporowo ASTM A135 do transportu płynów

Rura stalowa spawana elektrycznie oporowo ASTM A135 jest produkowana z walcowanej płasko stali węglowej przy użyciu spawania elektrycznego oporowego lub elektrycznego o wysokiej częstotliwości bez dodawania metalu wypełniającego. Jest przeznaczony do przesyłu wody, gazu, pary, sprężonego powietrza i innych kompatybilnych cieczy w przemysłowych i komercyjnych systemach rurociągów.

Specyfikacja ASTM A135/A135M obejmuje dwa gatunki materiałów: klasę A i klasę B. Klasa A zapewnia większą przydatność do operacji gięcia, zwijania i wyginania, podczas gdy klasa B zapewnia wyższą minimalną granicę plastyczności i wytrzymałość na rozciąganie. Szwy spawalnicze klasy B muszą zostać poddane obróbce cieplnej lub obróbce tak, aby w obszarze spoiny nie pozostał nieodpuszczony martenzyt.

ASTM A135 ogólnie obejmuje rury od NPS 2 do NPS 30 o nominalnej średniej grubości ścianek do 12,70 mm. Obejmuje również wybrane rury cienkościenne od NPS 3/4 do NPS 5. Istnieje możliwość dostarczenia wymiarów niestandardowych po spełnieniu wszystkich pozostałych wymagań specyfikacji.

Dane techniczne

Rzeczywistą dostępność rozmiaru należy potwierdzić na podstawie wybranego harmonogramu rur, trasy produkcyjnej, wykończenia końcowego i ilości projektu.

Główna charakterystyka

Kontrolowana integralność spoiny ERW

Szew wzdłużny jest tworzony poprzez nagrzewanie i docisk elektrycznie lub indukcyjnie, bez dodatku metalu wypełniającego. Tworzy to wąską, ciągłą strefę spoiny i wspiera stałą produkcję na dużą skalę.

W przypadku ASTM A135 klasa B obszar spoiny musi zostać poddany obróbce cieplnej lub innej obróbce, tak aby nie pozostał nieodpuszczony martenzyt. Wymóg ten zmniejsza ryzyko wystąpienia miejscowo twardej i kruchej konstrukcji spoiny.

Zdefiniowane poziomy siły

ASTM A135 klasa A ma minimalną granicę plastyczności 205 MPa i minimalną wytrzymałość na rozciąganie 330 MPa. Klasa B zwiększa te minimalne wartości odpowiednio do 240 MPa i 415 MPa.

Przydatność do produkcji

Klasa A to gatunek ASTM A135 specjalnie zidentyfikowany jako odpowiedni do wyginania i gięcia. Dlatego wybór gatunku powinien uwzględniać nie tylko ciśnienie robocze, ale także wymagany proces produkcyjny. Klasy B nie należy automatycznie zastępować, jeśli wymagane jest silne zginanie lub formowanie kołnierza.

Weryfikacja wycieku ciśnienia

Każda długość produkcyjna może zostać poddana wymaganej przez normę próbie hydrostatycznej. W przypadku niektórych rozmiarów z Załącznika 10, jako alternatywę można zaakceptować nieniszczący test elektryczny, jeśli pozwala na to specyfikacja i zostało to uzgodnione z nabywcą.

Jeżeli badanie hydrostatyczne zastępuje się zatwierdzoną metodą NDE, w dokumentacji zakupu należy wyraźnie określić trasę kontroli i oznakowanie produktu.

Kompatybilność wymiarowa

Średnice zewnętrzne i zaplanowane grubości ścianek są zwykle dobierane zgodnie z wymiarami rur ASME B36.10M. Zapewnia to zgodność ze standardowymi łącznikami, złączkami, rowkami, wspornikami i zaworami zaprojektowanymi dla systemów rurowych NPS.

Nasze zalety techniczne

1. Sprawdzony stan spoiny dla klasy B

Częstym problemem związanym z zamówieniami jest to, czy rura klasy B została dostarczona jedynie w stanie po spawaniu, bez odpowiedniej kontroli strefy wpływu ciepła.

W procesie produkcyjnym rejestrujemy parametry obróbki spawów według partii produkcyjnej. Materiał klasy B jest przetwarzany w celu zapobiegania pozostawaniu nieodpuszczonego martenzytu w obszarze spoiny. Na żądanie zapisy uzupełniające mogą obejmować ustawienia obróbki spawów, weryfikację metalograficzną, mapowanie twardości i wyniki NDE.

2. Identyfikowalny status testu ciśnieniowego

Kupujący często otrzymują oferty zawierające informację „przetestowana”, bez określenia, czy rura została poddana testom hydrostatycznym, czy też zbadana alternatywną metodą elektryczną.

Każda oferta cenowa i certyfikat huty mogą identyfikować:

• Zastosowana metoda kontroli

• Obowiązujące ciśnienie próbne lub procedura NDE

• Data badania i partia produkcyjna

• Czy badanie hydrostatyczne zostało zastąpione zatwierdzoną alternatywą

• Wszelkie wymagane oznaczenie „NH” lub równoważne oznaczenie stanu testu

Pozwala to uniknąć dwuznaczności podczas przeglądu dokumentów, kontroli na miejscu i ostatecznej akceptacji.

3. Przegląd gatunku i produkcji przed produkcją

Klasa B ma wyższą wytrzymałość, ale nie jest automatycznie właściwym wyborem dla każdego wyprodukowanego zespołu rur. ASTM A135 wyraźnie określa klasę A jako odpowiednią do wyginania i gięcia.

Przed produkcją zamówienie można sprawdzić pod kątem:

• Wymagane medium robocze

• Projektowe ciśnienie i temperatura

• Wymagania dotyczące gwintowania, rowkowania, gięcia lub wyginania

• Wymagane pokrycie powierzchni

• Stosowane okucia i system łączenia

• Droga akceptacji hydrostatycznej lub NDE

Przegląd ten zmniejsza ryzyko zakupu gatunku o wyższej wytrzymałości, który nie nadaje się do zamierzonej operacji formowania.

Standardy wykonania

Równoważnych standardów nie można traktować jako automatycznie wymiennych. Przed wymianą należy sprawdzić klasę materiału, skład chemiczny, wytrzymałość, wymiary, badania, powłokę i certyfikaty.

Specyficzne zastosowanie: Rurociągi odgałęźne instalacji tryskaczowej

Jednym ze specyficznych zastosowań jest czarna rura ERW z harmonogramu 10 ASTM A135, klasa B, stosowana jako odgałęzienie w mokrej instalacji tryskaczowej.

W tym zastosowaniu rura rozprowadza wodę pod ciśnieniem z magistrali krzyżowej do poszczególnych głowic zraszaczy. Klasa B zapewnia minimalną granicę plastyczności 240 MPa i minimalną wytrzymałość na rozciąganie 415 MPa, podczas gdy lżejsza ścianka Schedule 10 może zmniejszyć ciężar zainstalowanej rury w porównaniu z cięższymi konfiguracjami Schedule 40.

Ostateczny projekt systemu musi nadal być zgodny z obowiązującymi przepisami przeciwpożarowymi, obliczeniami hydraulicznymi, wymaganiami dotyczącymi wykazu, systemem połączeń, naddatkiem na korozję i zatwierdzeniem władz lokalnych. Sama zgodność materiałowa ASTM nie stanowi podstawy do zatwierdzenia systemu.

Skład chemiczny

Sama norma ASTM A135 zawiera tylko klasę A i klasę B. Dodatkowe wiersze poniżej to gatunki referencyjne dotyczące zamówień, często porównywane w międzynarodowych projektach rur płynowych. Nie mogą posiadać certyfikatu ani być oznaczone jako ASTM A135, chyba że niezależnie spełniają wszystkie wymagania ASTM A135.

Pokazano wartości maksymalne, chyba że zaznaczono inaczej.

ASTM A53 Typ E Klasy A i B mogą dodatkowo ograniczać zawartość miedzi, niklu, chromu, molibdenu i wanadu, jeśli pierwiastki te są celowo dodane lub obecne jako pierwiastki resztkowe.

Właściwości mechaniczne

Poniższe wartości stanowią minimalne wymagania w temperaturze pokojowej, chyba że podano zakres.

Wydłużenie ASTM A135 w przypadku próbek taśm o cieńszych ściankach oblicza się na podstawie określonej grubości ścianki, a nie przedstawia jako jeden uniwersalny procent. Zgłoszone wydłużenie powinno zatem określać orientację próbki, typ próbki, długość pomiarową i rzeczywistą grubość ścianki.

Inspekcja i testowanie

Kompletny plan inspekcji ASTM A135 może obejmować:
