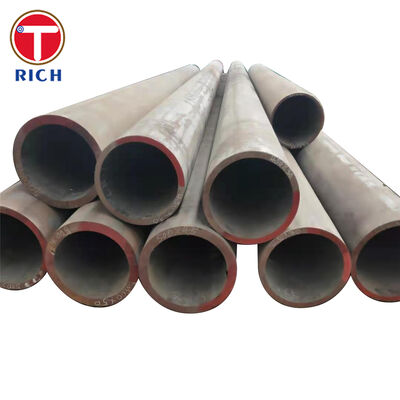

GB/T 34105 Bezszwowe rurki stalowe do konstrukcji inżynieryjnych w oceanach

GB/T 34105 Rury stalowe bezszwowe są przeznaczone do nośnych konstrukcji morskich i morskich, które wymagają kontrolowanej wytrzymałości, wytrzymałości w niskich temperaturach, spawalności,i spójna wydajność wymiarowa.

Rury są odpowiednie do wytwarzania elementów konstrukcyjnych narażonych na obciążenie falami, wibracje, uderzenia, napięcia cykliczne i niskie temperatury środowiska morskiego.Dostępne stopnie wytrzymałości wahają się od Q245H do Q690H, z klasami jakości wybieranymi zgodnie z określoną temperaturą badania uderzeniowego Charpy.

Produkcja może obejmować walcowanie na gorąco, obróbkę cieplną, prostowanie, badania ultradźwiękowe, inspekcję wymiarową, badania rozciągania i badania uderzeń.warunki dostawy, zakres kontroli i wymagania certyfikacyjne powinny zostać potwierdzone w zamówieniu zakupu.

Specyfikacje

Wymiary spoza określonego zakresu produkcji należy sprawdzić w odniesieniu do wybranej klasy, grubości ściany, trasy obróbki cieplnej, częstotliwości badań i minimalnej ilości zamówienia.

Główne cechy

Kontrolowana siła wydajności

Oznaczenie klasy wskazuje nominalny minimalny poziom wytrzymałości wytrzymałości.umożliwiając inżynierom zrównoważenie zdolności strukturalnej, masę rur, spawalność i koszty produkcji.

Wytrzymałość uderzeniowa w niskich temperaturach

W zależności od wybranej klasy i klasy, badania Charpy V-notch mogą być określone w temperaturach obejmujących 20 °C, 0 °C, -20 °C,-40°C lub -60°C.

W przypadku projektów morskich klasa jakości musi być zatem podana wraz z klasą.

Bezproblemowa integralność strukturalna

Bezszwowa trasa produkcyjna unika podłużnego szwu spawania, co zapewnia jednolitą geometrię obwodu i sprawia, że rurka nadaje się do elementów konstrukcyjnych poddawanych gięciu, obciążeniom ośnym,zwrot, wibracje i wielo kierunkowe obciążenia zmęczenia.

Kontrola spawalności

Aby osiągnąć określoną wytrzymałość i wytrzymałość, stosuje się kompozycje niskoemisyjne i mikrolegate.przed produkcją należy dokonać przeglądu wyboru materiałów zużywczych i procedur po spawaniu.

Śledzenie wydajności mechanicznej

Każde ciepło produkcyjne może być powiązane z analizą chemiczną i zapisami badań mechanicznych.w pakiecie dokumentacyjnym mogą być zawarte zapisy inspekcji ultradźwiękowych i certyfikaty inspekcji.

Nasze korzyści

1. Weryfikacja klasy i klasy oddziaływania przed produkcją

Powszechnym ryzykiem w zakresie zamówień publicznych jest określenie tylko stopnia wytrzymałości, pominięcie wymaganej temperatury uderzenia Charpy.

Przed produkcją sprawdzamy:

• Temperatura projektowa

• Wymagana klasa jakości

• Grubość ścian rur

• Warunki obróbki cieplnej

• Temperatura badania Charpy

• Minimalna wchłonięta energia

• Wymagania dotyczące projektu lub spółki klasyfikacyjnej

W związku z tym nie można dostarczyć rury spełniającej wymagania dotyczące wytrzymałości na temperaturę pokojową, ale nie spełniającej wymogów dotyczących wytrzymałości na niskie temperatury.

2. Dopasowanie grubości ściany i obróbki cieplnej

Właściwości mechaniczne, zwłaszcza wytrzymałość i wytrzymałość, mogą różnić się w zależności od grubości ściany i warunków dostawy.

Dopasowujemy trasę produkcji do zamówionej klasy:

• Normalizacja dla stabilnej mikrostruktury i wytrzymałości

• Normalizacja i hartowanie w razie potrzeby

• Gotowanie i hartowanie do klas wyższej wytrzymałości

• Kontrolowane chłodzenie dla zachowania stałych właściwości przez ścianę

• Reprezentatywne badania mechaniczne na podstawie uzgodnionej partii kontroli

W końcowym certyfikacie wytwórczym określa się rzeczywisty stan obróbki cieplnej i zgłaszane wyniki badań.

3Dokumentacja projektu i identyfikowalność

Producenci na morzu często wymagają czegoś więcej niż podstawowego certyfikatu handlowego.

Dostępna dokumentacja może obejmować:

• Świadectwo kontroli

• Analiza cieplna

• Analiza produktu, jeżeli jest określona

• Sprawozdanie z badania na rozciąganie

• Sprawozdanie z badania uderzeniowego Charpy

• Sprawozdanie z badania ultradźwiękowego

• Sprawozdanie z inspekcji wymiarowej

• Zapisy o obróbce cieplnej

• Wykaz oznakowania i pakowania rur

• Zaświadczenie o inspekcji ze strony strony trzeciej

• Wykaz materiałów do identyfikowania

Wymagania dotyczące dokumentacji powinny być określone na etapie oferty, aby zapewnić, że badania i przechowywanie dokumentacji są uwzględnione w planie produkcji.

Standardy wykonania

Specyficzne zastosowanie

Opierające nogi platformy morskiej

GB/T 34105 rury bezszwowe mogą być wykorzystywane do produkcji rurowatych podtrzymywań diagonalnych dla konstrukcji podtrzymujących platformy morskie.

Wykorzystuje się w tym celu urządzenia do przepływu prądu, w tym urządzenia do przepływu prądu.

• Działanie fal

• Obciążenie wiatrem

• Wibracje platformy

• Działanie urządzeń

• Obciążenia instalacji

• Powtarzające się obciążenia środowiskowe

W odniesieniu do tego zastosowania nabywca powinien określić wymaganą klasę, klasę jakości, temperaturę konstrukcyjną, wymiary, dopuszczalność do korozji, procedurę spawania, poziom badań ultradźwiękowych,wymagania dotyczące systemu powlekania i kontroli ze strony strony trzeciej.

Skład chemiczny

Poniższa tabela zawiera praktyczne odniesienie do zamówień w odniesieniu do pięciu wspólnie określonych poziomów wytrzymałości.analiza ciepła, stosowana tabela w GB/T 34105-2017, oraz świadectwo inspekcji zakładu.

Wartości to ułamki masy w procentach.

Właściwości mechaniczne

Wytyczne dotyczące klas jakości i badań wpływu

Kontrola i badania

W zależności od kolejności i stopnia inspekcja może obejmować:

• Analiza chemiczna cieplna

• Analiza chemiczna produktu

• Badanie wytrzymałości

• Badania uderzeń w zakątkach Charpy V

• Badanie płaskości lub gięcia, w stosownych przypadkach

• Badania ultradźwiękowe

• Wizualna kontrola powierzchni

• Pomiar średnicy zewnętrznej

• Pomiar grubości ściany

• Kontrola długości i prostoty

• Kontrola końcowa

• Weryfikacja oznakowania

• Kontrola ze strony strony trzeciej

W zapytaniu należy określić poziom badań ultradźwiękowych, częstotliwość badań, kryteria akceptacji oraz rodzaj dokumentu inspekcyjnego.

Informacje o zamówieniu

Pełne dochodzenie powinno obejmować:

• Standardy: GB/T 34105-2017

• Stopień i klasa jakości stali

• Średnica zewnętrzna

• Grubość ściany

• Długość

• Ilość lub całkowita masa

• Warunek dostawy

• Temperatura projektowa

• Temperatura badania Charpy'ego i wchłonięta energia

• Wymogi dotyczące tolerancji wymiarowych

• Wymogi dotyczące prostoty

• Wymogi dotyczące badań ultradźwiękowych

• Końcowe przygotowanie

• Ochrona powierzchni lub powłoka

• Rodzaj dokumentu kontroli

• Kontrola ze strony strony trzeciej lub ze strony stowarzyszenia klasyfikacyjnego

• Wymogi dotyczące oznakowania i pakowania

Prawidłowa definicja tych parametrów jest niezbędna, ponieważ nominalnie podobne rury konstrukcyjne na morzu mogą znacząco różnić się w wytrzymałości w niskich temperaturach, spawalności, dokładności wymiarowej,zakres kontroli i dokumentacja.
