| MOQ: | 1 tony |
| Cena £: | 800-1000 USD/Tons |
| standardowe opakowanie: | W wiązkach lub w drewnianych skrzyniach. |
| Okres dostawy: | 20-30 dni na produkty |
| metoda płatności: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Wydajność dostaw: | 60000 ton / ton rocznie |
![]()

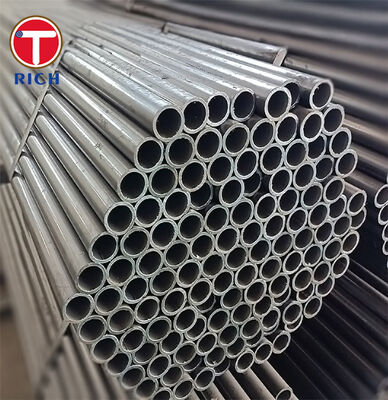

Rury stalowe bez szwu GB/T 18984 są przeznaczone do niskotemperaturowych rurociągów zbiorników ciśnieniowych i niskotemperaturowych rurociągów wymienników ciepła, obejmujących stopnie temperatur pracy od-45°C do -196°C. Są produkowane w procesach bez szwu wykańczanych na gorąco lub na zimno, z kontrolowaną obróbką cieplną i weryfikacją udarności w niskiej temperaturze w celu zmniejszenia ryzyka pękania kruchego w instalacjach rurowych kriogenicznych i chłodzonych.
| Przedmiot | Opis |
|---|---|
| Tworzywo | Stal węglowa / niskostopowa stal niskotemperaturowa |
| Standard | GB/T 18984 |
| Główne stopnie | 16MnDG, 10MnDG, 09DG, 09Mn2VDG, 06Ni3MoDG |
| Średnica zewnętrzna | Typowy zakres: 6–630 mm; rozmiary niestandardowe dostępne zgodnie z rysunkami projektu |
| Grubość ścianki | Według GB/T 17395 lub harmonogramu/grubości określonego przez klienta |
| Długość | 1–12 m, dostosowane; typowe stałe długości to 5,8 m, 6 m, 11,8 m, 12 m |
| Zakres tolerancji | Zgodnie z GB/T 17395 lub uzgodnioną specyfikacją zakupu |
| Prostota | Kontrolowany do produkcji rurociągów ciśnieniowych; dostępna tolerancja specyficzna dla projektu |
| Stan powierzchni | Gołe, naoliwione, pokryte powłoką antykorozyjną, pomalowane na czarno lub dostosowane |
| Obróbka cieplna | Normalizowana, normalizowana + odpuszczana lub inna kontrolowana obróbka cieplna w zależności od gatunku i wymagań zamówienia |
| Metoda produkcji | Rura bez szwu wykończona na gorąco lub na zimno |
| Kontrola | Analiza chemiczna, próba rozciągania, próba udarności, próba spłaszczania/rozszerzania/zginania, próba hydrostatyczna lub NDT, kontrola wymiarowa i powierzchniowa |
| Funkcja | Wartość techniczna |
|---|---|
| Zakres pracy w niskich temperaturach | Dotyczy-45°C do -196°Cserwis rurociągów niskotemperaturowych i wymienników ciepła zgodnie z GB/T 18984 |
| Wybór klasy udarności | 16MnDG / 10MnDG / 09DG dla-45°C; 09Mn2VDG dla-70°C; 06Ni3MoDG dla-100°Ctypowe zastosowania udarowe w niskich temperaturach |
| Zakres siły | Wytrzymałość na rozciąganie 16MnDG490–665 MPa; Wytrzymałość na rozciąganie 09Mn2VDG≥450 MPa; 06Ni3MoDG wytrzymałość na rozciąganie≥455 MPa |
| Bezszwowa struktura | Brak wzdłużnego szwu spawalniczego, co zmniejsza ryzyko nieciągłości spowodowanej spawaniem w rurociągach ciśnieniowych |
| Opcja ze stopu niklu/mo | 06Ni3MoDG zawiera Ni i Mo, co zapewnia lepszą udarność w niskich temperaturach w porównaniu ze zwykłymi gatunkami węglowo-manganowymi |
| Kontrolowana dokumentacja | Raporty z testów mogą obejmować liczbę cieplną, skład chemiczny, właściwości mechaniczne, warunki obróbki cieplnej, temperaturę próby udarności, wyniki testów NDT/hydrostatycznych |
| Obawy kupującego | Nasze rozwiązanie |
|---|---|
| Udarność musi odpowiadać projektowej minimalnej temperaturze.W przypadku systemów niskotemperaturowych próba udarności Charpy'ego w niewłaściwej temperaturze nie jest równoznaczna z warunkami projektowymi. | Przed produkcją potwierdzamy wymaganą temperaturę projektową i dopasowujemy gatunek: 16MnDG/10MnDG/09DG dla klasy -45°C, 09Mn2VDG dla klasy -70°C i 06Ni3MoDG dla głębszej pracy w niskich temperaturach. Temperaturę i wartości próby udarności można wyświetlić na MTC. |
| Warunki obróbki cieplnej wpływają na wytrzymałość w niskich temperaturach.Nieprawidłowe lub brakujące zapisy dotyczące obróbki cieplnej są częstym powodem odrzucenia w przypadku zamówień na rury ciśnieniowe. | Dostarczamy rury w znormalizowanym lub kontrolowanym stanie poddanym obróbce cieplnej, zgodnie z wymaganiami gatunku i zamówienia. Partię obróbki cieplnej, zapis pieca i wyniki testów mechanicznych można dopasować do numeru wytopu w celu zapewnienia identyfikowalności. |
| Dokumenty identyfikowalności i kontroli mają kluczowe znaczenie w przypadku projektów urządzeń ciśnieniowych.W przypadku zamówień międzynarodowych często wymagana jest dokumentacja EN 10204 3.1/3.2. | Zapewniamy identyfikowalność liczby cieplnej, dane z testów chemicznych i mechanicznych, kontrolę wymiarową, kontrolę powierzchni oraz dokumentację testów NDT/hydrostatycznych. EN 10204 3.1 lub kontrolę strony trzeciej można zorganizować, jeśli określono to w zamówieniu. |
| System standardowy | Odpowiedni standard | Krótki opis |
|---|---|---|
| GB | GB/T 18984 | Rury stalowe bez szwu do rurociągów pracujących w niskich temperaturach |
| ASTM/ASME | ASTM A333 / ASME SA333 | Bezszwowe i spawane rury ze stali węglowej/stopowej do pracy w niskich temperaturach |
| ASTM | ASTM A334 | Rury bez szwu i spawane ze stali węglowej/stopowej do pracy w niskich temperaturach |
| PL | EN 10216-4 | Rury stalowe bez szwu do zastosowań ciśnieniowych o określonych właściwościach niskotemperaturowych |
| JIS | JIS-G3460 | Rury stalowe do pracy w niskich temperaturach |
| JIS | JIS G3464 | Stalowe rury wymienników ciepła do pracy w niskich temperaturach |
| ISO | ISO 9329-3 | Rury stalowe bez szwu do zastosowań ciśnieniowych, odniesienie do zastosowań związanych z niskimi temperaturami |
Rurociągi kriogenicznego odparowywacza ciekłego azotu— Rury stalowe bez szwu GB/T 18984 można stosować w niskotemperaturowych odcinkach rurociągów w systemach odparowywaczy ciekłego azotu, gdzie wymagana jest udarność, odporność na ciśnienie i stabilna wydajność w temperaturach poniżej zera.
| Stopień | C % | Si% | Mn% | Pmaks.% | S maks. % | Ni% | % miesiąca | V% |
|---|---|---|---|---|---|---|---|---|
| 16MnDG | 0,12–0,20 | 0,20–0,55 | 1,20–1,60 | 0,025 | 0,025 | — | — | — |
| 10MnDG | ≤0,13 | 0,17–0,37 | ≤1,35 | 0,025 | 0,025 | — | — | ≤0,07 |
| 09DG | ≤0,12 | 0,17–0,37 | ≤0,95 | 0,025 | 0,025 | — | — | ≤0,07 |
| 09Mn2VDG | ≤0,12 | 0,17–0,37 | ≤1,85 | 0,025 | 0,025 | — | — | ≤0,12 |
| 06Ni3MoDG | ≤0,08 | 0,17–0,37 | ≤0,85 | 0,025 | 0,025 | 2,50–3,50* | 0,20–0,35* | ≤0,05 |
| Stopień | Wytrzymałość na rozciąganie Rm MPa | Granica plastyczności MPa | Wydłużenie % | Typowa temperatura uderzenia |
|---|---|---|---|---|
| 16MnDG | 490–665 | ≥325 dla S ≤16 mm; ≥315 dla S >16 mm | ≥30 | -45°C |
| 10MnDG | ≥400 | ≥240 | ≥35 | -45°C |
| 09DG | ≥385 | ≥210 | ≥35 | -45°C |
| 09Mn2VDG | ≥450 | ≥300 | ≥30 | -70°C |
| 06Ni3MoDG | ≥455 | ≥250 | ≥30 | -100°C |
![]()
![]()
![]()
![]()
![]()
![]()
Odp.: producent, może również handlować.
Odp.: Ogólnie rzecz biorąc, jest to 10-15 dni, jeśli towar jest w magazynie, lub 30-40 dni, jeśli towar nie jest w magazynie, zależy to od ilości.
Odp.: Tak, możemy zaoferować próbkę bezpłatnie, ale musimy zapłacić koszty frachtu.
Odp.: Płatność <= 2000 USD, 100% z góry. Płatność> = 2000 USD, 30% T/T z góry, saldo przed wysyłką.
Jeśli masz inne pytanie, skontaktuj się ze mną.
