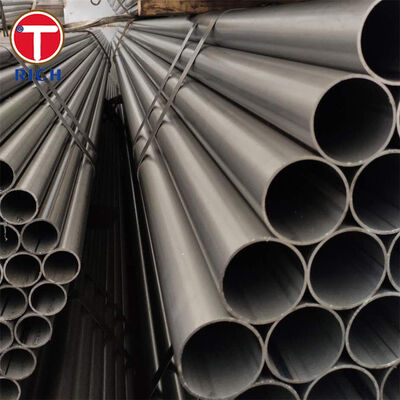

Rura spawana wzdłużnie metodą rezystancyjną elektryczną GB/T 13793 w gatunkach 10#, 15#, 20#, Q235B i Q345B

Rura spawana wzdłużnie metodą rezystancyjną elektryczną (ERW) GB/T 13793 to prosta, spawana rura ze stali węglowej do zastosowań konstrukcyjnych i transportu ogólnego płynów. Norma obejmuje rury stalowe spawane wzdłużnie elektrycznie o średnicy zewnętrznej do 711 mm i jest często wybierana, gdy kupujący potrzebują stabilnej kontroli wymiarowej, wydajnej produkcji i szerokiego zakresu materiałów, od stali niskowęglowych, takich jak 10#/15#/20#, po gatunki konstrukcyjne, takie jak Q235B i Q345B. GB/T 13793-2016 jest aktualną normą produktową GB dla tej kategorii rur.

Specyfikacje

Główne cechy

1. Konstrukcja ERW z prostym szwem dla efektywnej okrągłości i spójności wymiarowej. HF-ERW jest szeroko uznawany za niższe wprowadzanie ciepła, wysoką produktywność i dobrą dokładność wymiarową w porównaniu z wieloma innymi metodami spawania rur.
2. Szeroki zakres wytrzymałości od łagodnych gatunków konstrukcyjnych do gatunków konstrukcyjnych o wyższych obciążeniach.
   • Q235B: granica plastyczności zaczyna się od 235 MPa dla grubości ≤16 mm, z wytrzymałością na rozciąganie 370-500 MPa.
   • Q345B: granica plastyczności zaczyna się od 345 MPa dla grubości ≤16 mm, z wytrzymałością na rozciąganie 470-630 MPa.
3. Dobre właściwości przetwórcze w gatunkach niskowęglowych.
   • 10#: C 0,07-0,13%, dobra plastyczność i spawalność.
   • 15#: C 0,12-0,18%, dobra spawalność z nieco wyższą wytrzymałością niż 10#.
   • 20#: C 0,17-0,23%, zrównoważona wytrzymałość i udarność, powszechnie stosowana do części mechanicznych i rur średniego obciążenia.
4. Nadaje się zarówno do zastosowań konstrukcyjnych, jak i do transportu ogólnego płynów pod niskim ciśnieniem. GB/T 13793 wyraźnie obejmuje zastosowania konstrukcyjne i może być również stosowany do spawanych rur do transportu ogólnego płynów.

Nasze zalety

1) Jak kontrolujemy niezawodność spoiny ERW?

Dla profesjonalnych kupujących, spoina jest zawsze pierwszym zmartwieniem. Wady spoiny ERW, takie jak brak przetopu lub pęknięcia hakowe, mogą zmniejszyć niezawodność ciśnieniową lub konstrukcyjną, dlatego praktyczna kontrola jakości musi koncentrować się na integralności spoiny. Naszą zaletą jest to, że traktujemy jakość spoiny jako oddzielny element kontrolny: monitorowanie spoiny online, kontrola wymiarowa w strefie spoiny oraz opcjonalne NDT / weryfikacja hydrostatyczna zgodnie z wymaganiami projektu. Źródła branżowe konsekwentnie identyfikują ocenę integralności spoiny, próbę hydrostatyczną i kontrolę wykrywania pęknięć jako kluczowe kontrole jakości rur ERW.

2) Jak zmniejszamy problemy z instalacją spowodowane zmiennością wymiarową?

Kupujący zwracają uwagę na dopasowanie, zwłaszcza w przypadku konstrukcji prefabrykowanych, tulei i ogólnych zespołów rurowych. Tolerancja wymiarowa bezpośrednio wpływa na dokładność instalacji, wydajność spawania i obróbkę końcową. Naszą zaletą jest stabilna kontrola formowania średnicy zewnętrznej, ścianki, owalności i prostoliniowości, z zapisami z kontroli opartymi na zamówieniach i certyfikatami walcowni powiązanymi z każdą partią. Wytyczne branżowe dotyczące wyboru tolerancji ERW podkreślają, że precyzja wymiarowa jest jednym z głównych powodów, dla których inżynierowie wybierają produkty ERW.

3) Jak unikamy ryzyka substytucji gatunku między 10#/15#/20#/Q235B/Q345B?

Kolejnym częstym problemem przy zakupie jest otrzymanie rury spełniającej wymagania dotyczące rozmiaru, ale nie zamierzonej klasy chemicznej lub wytrzymałościowej. Naszą zaletą jest identyfikowalność gatunku od surowego paska lub kręgu do gotowej rury, ze standardem materiałowym dopasowanym do rodziny stali: GB/T 699 dla 10#/15#/20#, GB/T 700 dla Q235B i starszej normy GB/T 1591/praktyki rynkowej dla Q345B. Jest to szczególnie ważne, ponieważ Q345B jest szeroko znany na rynku, podczas gdy nowszy system GB/T 1591 wykorzystuje Q355B jako obecną ścieżkę zastępczą w wielu zastosowaniach konstrukcyjnych.

Standardy wykonania

Pole zastosowania

Fokus produktu: spawane rury stalowe do słupów i elementów usztywniających konstrukcji budowlanych.
Jest to praktyczne zastosowanie dla rur ERW wzdłużnych Q235B i Q345B, gdzie kontrolowana prostoliniowość, niezawodna jakość spoiny i stabilna spójność wymiarowa są ważniejsze niż wysokiej jakości stopy. Sama norma GB/T 13793 jest wyraźnie przeznaczona do zastosowań mechanicznych i konstrukcyjnych.

Skład chemiczny

Uwaga referencyjna: 10#, 15#, 20# opierają się na danych gatunków GB/T 699; Q235B opiera się na danych GB/T 700; Q345B pokazany poniżej jest zgodny ze starszymi danymi rynkowymi/ogólnymi odniesieniami związanymi z oznaczeniem ery GB/T 1591. Q345B jest szeroko mapowany w obecnej praktyce na Q355B w nowszych wydaniach GB/T 1591.

*Q345B to starsze oznaczenie szeroko stosowane w handlu i wcześniejszej praktyce GB/T 1591; obecne krajowe aktualizacje konstrukcyjne często odwołują się zamiast tego do Q355B.

Właściwości mechaniczne

Uwaga referencyjna: poniższe wartości mechaniczne są wartościami referencyjnymi gatunku z powiązanych norm materiałowych, a nie gwarancją pojedynczej wartości dla każdego rozmiaru rury; faktyczne przyjęcie rury powinno być zgodne z zamówieniem, zakresem rozmiarów i postanowieniami testowymi GB/T 13793.
