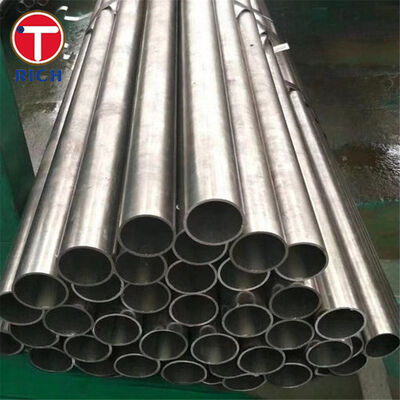

ASME B36.10M Słodzone i bezszwowe rury stalowe

Materiał

ASME B36.10M określa standaryzację wymiarową spawanych i bezszwowych wyrzeźbionych rur stalowych stosowanych w systemach rurociągowych i rurociągowych w warunkach wysokich lub niskich temperatur i ciśnienia.Norma koncentruje się na średnicy zewnętrznej (OD), grubość ściany (pomiary) i masę/wagę, natomiast stopień stali (chemiczny i wytrzymałość) jest wybierany oddzielnie w oparciu o warunki eksploatacji i kody projektu.

Typowymi zgodnymi materiałami są stal węglowa i stali o niskim stopniu stopu produkowane jako bezszwowe (SMLS), ERW, LSAW/SAW, w zależności od wymaganej wydajności, poziomu kontroli i celów kosztowych.

Specyfikacje

• Zakres wielkości (NPS): powszechnie dostarczany od NPS 1/8 do NPS 60 (system OD/W.T. oparty na harmonogramie).

• System grubości ściany: numery harmonogramu plus starsze oznaczenia STD / XS / XXS.

• Rodzaje produkcji: bezszwowe, ERW, SAW/LSAW (w zależności od wybranej specyfikacji materiału)

• Długość: SRL / DRL / długość stała (na podstawie projektu)

• Końce: końcówka prostą, końcówka z zakrętem; w stosownych przypadkach przędza

• Uwaga: w załączniku 5 i 10 nie jest dozwolone przędzenie zgodnie z wymaganiami ASME dotyczącymi przędzenia rur.

Kluczowe cechy

1. Wymienny system harmonogramu dla standaryzowanego wyboru grubości ścian i globalnej kompatybilności dostaw.

2. Wspiera standaryzację wymiarów spawanych i bezszwowych rur do szerokiej usługi ciśnienia/temperatury.

3. Jasne zasady wyznaczania (NPS/DN) powszechnie stosowane w dokumentacji projektowej rur przemysłowych i rurociągów.

Nasze korzyści

1) Czy norma ASME B36.10M jest normą materiałową czy tylko normą wymiarową?

Odpowiedź: Jest to standard wymiarowy (OD, harmonogramy grubości ściany, masa). Zgodność materiału jest zapewniana poprzez zamówienie rury do specyfikacji materiału (np. ASTM A106, ASTM A53, API 5L, ASTM A333,ASTM A335) przy zachowaniu wartości B36To zapobiega niezgodności specyfikacji podczas inspekcji i akceptacji miejsca.

2) Jak wybrać odpowiedni harmonogram ciśnienia i wytwarzania (przędzanie, spawanie itp.)?

Odpowiedź: B36.10M zapewnia standaryzowane ramy Schedule/STD/XS/XXS do wyboru grubości ściany, podczas gdy projekt ciśnienia jest sfinalizowany przez kod projektu i wytrzymałość materiału.Wspieramy kupujących, potwierdzając dostępność harmonogramu., przygotowanie końcowe i wykonalność przędzenia łącznie z kluczowym ograniczeniem, że Sch 5 i Sch 10 nie są odpowiednie do przędzenia.

3) Jak zapewnić równoważność międzystandardów dla projektów międzynarodowych (UE/RU/JP/CN)?

Odpowiedź: Można dostosować oczekiwania wymiarowe i dokumentacyjne poprzez odniesienie do odpowiedników regionalnych w zakresie wymiarów i typowych standardów użytkowania rur:

• UE: EN 10220 dla tabel wymiarów/mas (z wymaganymi normami materiałów EN).

• Chiny: GB/T 17395 dla rozmiarów/kształtów/mas/tolerancji rur stalowych.

• Rosja/Japonia: wspólne normy rur (GOST/JIS) mogą być przedstawione w pakiecie PO i MTC w celu wspierania kontroli i akceptacji celnej.

Skład chemiczny

Właściwości mechaniczne

Odniesienie do norm (ASTM / EN / GOST / JIS / GB)

• ASTM/ASME: ASME B36.10M (wymiary i harmonogramy) dla spawanych/bezszwojowych rurociągów stalowych.

• EN: EN 10220 (wymiary i masy na jednostkę długości dla bezszwowych/zwojonych rur stalowych).

• GOST: Powszechnie stosowane normy rurowe obejmują GOST 8732 (bezszwojowe gotowanie na gorąco) i inne powiązane normy rurowe GOST w zależności od typu/stosowania.

• JIS: Powszechnie stosowane standardy rurociągów ze stali węglowej obejmują JIS G3452 (zwykłe rurociągi) i inne standardy rurociągów ciśnieniowych/wysokotemperaturowych, zgodnie z wymaganiami.

• GB: GB/T 17395 (wymiary, kształty, masy i tolerancje rur stalowych).

Obszary zastosowania

Przemysł ogólny: ropa naftowa i gazowa, petrochemikalia, wytwarzanie energii, oczyszczanie wody, budownictwo, klimatyzacja i ogólne rurociągi.

Miejsce zastosowania (przykłady):

• Ropa i gaz: linie zbierania, rurociągi zakładowe, rurociągi użyteczności publicznej, niektóre elementy rurociągów (zależne od klasy/specyfikacji)

• Petrochemikalia/chemikalia: linie procesowe, linie parowe/kondensatowe, głowice przyrządowe

• Energetyka i energia: rurociągi pomocnicze kotła, przewody wysokotemperaturowe (stopień stopów według wymogów)

• Woda i urządzenia komunalne: przewód wodny, urządzenia przeciwpożarowe (zależne od normy i specyfikacji)

• Budownictwo/przemysł: przejścia rurociągowe strukturalne i mechaniczne, stoiska rurociągowe, podnośniki (jeśli zezwalają na to specyfikacje projektu)
