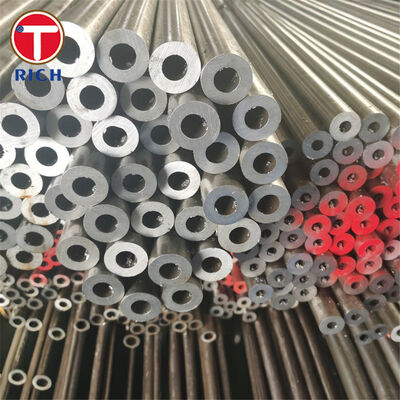

JIS G3429 STH12 Rury bezszwowe ze stali stopowej do butli gazowej pod wysokim ciśnieniem

Materiał

STH12 jest bezszwową rurą do cylindrów gazowych w klasie JIS G3429, szeroko stosowaną jako rurę bazową do produkcji cylinderów gazowych stalowych pod wysokim ciśnieniem. Należy do rodziny C ̊Mn (stała manganowa),siła równoważeniowa, elastyczności i wydajności formowania do obróbki nadwozia cylindru.

Specyfikacje

• Standard: JIS G3429 (rury stalowe bezszwowe do butli gazowych pod wysokim ciśnieniem)

• Rodzaj rur: bezszwedzone; wykończone na gorąco lub na zimno (oznakowanie zwykle oznaczone jako -S-H / -S-C)

• Typowy zakres wielkości (zasoby przemysłowe):

  • OD: 19,05 ‰ 114,3 mm

  • WT: 2,0 ∼ 14 mm

  • Długość: do 16 000 mm

• Typowe tolerancje (powszechnie stosowane w przypadku dostaw rur do cylindrów): OD ±1%, WT +30% (zalecana umowa dla konkretnego projektu)

Główne cechy

• Bezszwowa konstrukcja (bez szwu spawanego), przeznaczona do podciśnionego nadwozia cylindra.

• Kontrolowana chemia odpowiednia do formowania, planowania obróbki cieplnej i stabilnej wydajności z partii na partię.

• Baza kontroli ukierunkowana na bezpieczeństwo: ścieżki badań hydrostatycznych i/lub NDT mogą być określone w zależności od zamówienia.

Nasze korzyści

1. Jak upewnić się, że rurka spełnia wymagania chemiczne JIS G3429?
   Kontrolujemy chemię ciepła do okna składu JIS G3429 i dostarczamy identyfikację ciepła/partii i dokumentację inspekcyjną zgodną z praktyką dostarczania JIS.

2. Czy można zagwarantować integralność ciśnienia (bezciekłości)?
   JIS G3429 umożliwia badania hydrostatyczne; o ile nabywca nie określi większego ciśnienia, norma wykorzystuje 5 MPa jako minimalną podstawę ciśnienia hydrostatycznego i nie wymaga wycieku.

3. Czy wspieracie ultradźwiękową/wrotową NDT w przypadku wad wewnętrznych i powierzchniowych?
   NDT można określić przy użyciu szlaków ultradźwiękowych lub wirówkowych, a alternatywne równoważne NDT można uzgodnić, gdy wymaga tego projekt lub lokalne przepisy.

4. ¢A co z polityką dotyczącą jakości powierzchni i napraw?
   Rury muszą mieć dobre wykończenie powierzchni wewnętrznej/zewnętrznej bez szkodliwych wad; owijanie powierzchni jest dozwolone w granicach tolerancji grubości,W tym czasie naprawa spawania nie jest dozwolona, co jest kluczowym punktem dla bezpieczeństwa cylindra..

5. Czy każda rurka jest identyfikowalna i odpowiednio oznakowana?
   Oznakowanie może obejmować stopień, symbol metody produkcji (wykończenie na gorąco/zimno), wymiary i identyfikator producenta w celu zapewnienia pełnej identyfikowalności poprzez formowanie i testowanie cylindrów.

Skład chemiczny

Jednostka: % masy (analiza cieplna)

Właściwości mechaniczne

Standardy wykonania (wspólne opcje według systemu)

• JIS: JIS G3429 (rura materiału do butli); butle określone w JIS B 8230 / JIS B 8241

• ASTM: ASTM A519 (bezszwowe rury mechaniczne, często stosowane w projektach rur związanych z cylindrami); ASTM A372 jest również powszechnie używany w łańcuchach dostaw cylindrów w zależności od zakresu i jurysdykcji.

• EN / ISO (powszechnie stosowane w Europie i międzynarodowych systemach rur transportowych): EN ISO 11120 / ISO 11120 (powtarzalne bezszwowe rurki stalowe do systemów transportu gazu sprężonego);EN 10216 / EN 10297 są często stosowane do rur bezszwowych do zastosowań ciśnieniowych / inżynieryjnych, gdy określone.

• GOST: GOST 8732-78 (rury stalowe bezszwodowe o gorącej deformacji) i powiązane normy rurociągów bezszwodowych określone w dokumentacji projektowej.

• GB: GB/T 18248-2021 (rury stalowe bezszwowe do butli gazowych).

Obszary zastosowania

Ograniczenie i transport gazu pod wysokim ciśnieniem, zwłaszcza w przypadkach, w których niezbędna jest bezproblemowa integralność i identyfikowalność.

Typowe przykłady zastosowania:

• Butle gazowe przemysłowe: tlen, azot, argon, gaz osłonowy CO2 do spawania/cięcia.

• Butle medyczne: butle z tlenem medycznym i powiązane z nimi pojemniki wysokotlakie.

• Energetyka i mobilność: butle CNG / butle magazynowe pod wysokim ciśnieniem (wymagany jest wybór klasy specyficznej dla danego projektu).

• Gazy chemiczne i specjalistyczne: gazy o wysokiej czystości lub reaktywne, wymagające niezawodnych powłok cylindrowych.
