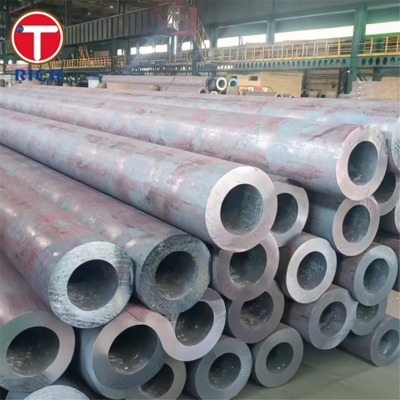

JIS G3460 STPL380 Rura bezszwowa ze stali stopowej do obsługi w niskich temperaturach

Przegląd materiału (O czym jest ten produkt?)
To jest niskotemperaturowa rura stalowa węglowa zgodna z japońskim standardem przemysłowymJIS G3460, stopieńSTPL380. Jest produkowany jakobez szwulubZ spawanymi oporami elektrycznymi (ERW)i jest zaprojektowany do zastosowań rurociągowych w temperaturze równej lub niższej niż punkt zamarzania.

Specyfikacje

• Standardowy: JIS G3460 Płyty stalowe do obsługi w niskich temperaturach.

• Klasa: STPL380

• Metody produkcji:

  • Bezszwowe lub spawane z elektrycznym oporem (ERW) z usunięciem żwirów spawania w celu utrzymania gładkiej powierzchni, chyba że określono inaczej.

• Wymiary

  • Średnica zewnętrzna: około100,5 mm do 660,4 mm(Nominalne od 6A do 650A lub 1/8B do 26B)

  • Grubość ściany: zazwyczaj Sch10 do Sch160; tolerancje ~± 1% dla OD i ±1,6 mm dla WT

Skład chemiczny

Poniżej przedstawiono maksymalne limity dla kluczowych elementów (wt%):

Właściwości mechaniczne

Aby uzyskać szerszy obraz, oto tabela porównującaSTPL380zSTPL450a takżeSTPL690, wszystkie pod JIS G3460, ponieważ są to najbardziej zbliżone klasy w tej samej normie:

Kluczowe cechy

• Twardota w niskich temperaturach: STPL380 utrzymuje wysoką energię uderzeniową (≥ 21 J w temperaturze 45 °C), zapewniając jej przydatność w chłodnych warunkach.

• Solidne właściwości mechaniczne: Wyważona wytrzymałość na rozciąganie, wydajność i wydłużenie zapewniają trwałość i elastyczność w trudnych warunkach.

• Wyroby o wysokiej niezawodności: obróbka cieplna (normalizacja, hartowanie lub tłumienie + hartowanie) w celu poprawy struktury i wytrzymałości ziarna.

• Różnorodne opcje produkcji: Dostępne w formacie bezszwowego i ERW, aby odpowiadać różnym potrzebom produkcyjnym.

• Gładkie wykończenie: Powierzchnia poddana obróbce w celu usunięcia żwirów spawania w celu zapewnienia bezproblemowej dynamiki płynu i rozkładu naprężeń.

• Materiały o drobnym ziarnku: Wykonane z walcowanej stali, zwiększające wytrzymałość i jednolitość.

Stosowane normy

• JIS G3460Japońska norma przemysłowa regulująca rury o niskiej temperaturze ze stali węglowej.

• Równoważne normy międzynarodowe(w przybliżonym ustawieniu):

  • ASTM A333 klasa 1 (klasa węgla dla niskich temperatur)

  • EN 10216-4 P215NL

  • ISO 9329-3 PL21

  • GB/T 18984 16MnDG

Wnioski

Domena ogólna: Transport płynów o niskiej temperaturze w warunkach chłodnych i kryogenicznych.

Szczegółowe przypadki zastosowania:

• Rurociągi naftowe i gazowew regionach zimnych lub w zakładach przetwórstwa kryogenicznego.

• Systemy LNG i chłodzenia, do obróbki gazów skroplonych, takich jak azot, tlen lub gaz ziemny.

• Zakłady chemiczne i petrochemiczne, zwłaszcza w sekcjach serwisowych chłodniczych.

• Energetyka i elektrownie, np. dla układów wejściowo-wyjściowych turbin lub układów wody chłodnej.

• Marynarka i budowa statków, w przedziałach na morzu lub w chłodnych przedziałach narażonych na temperaturę mrozu.
  Zaprojektowane w celu utrzymania integralności mechanicznej w warunkach o temperaturze do 45 °C lub niższej, przy jednoczesnym zapewnieniu płynnego przepływu i odporności na korozję.
